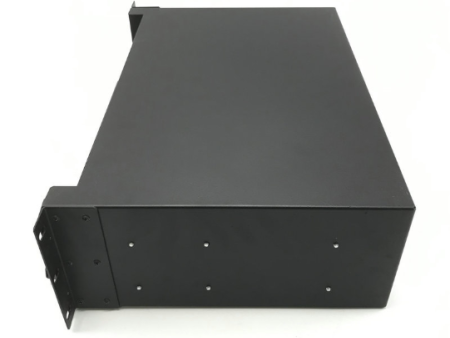

日海抽拉式机架式光缆终端盒 48芯7 2芯光纤odf架终端盒 2U机箱

手机: 18688770776
留言咨询 更多信息 立刻购买
分享:

产品介绍




光纤配线箱FTTH光网络中的客户端配线设备,主要用于光传输终端的成端熔接、分光、配线输出等功能,能有xiao的对光缆进行终接、保护及管理,为光网络传输过程中的设备。



二、产品特点



2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型,有塑料中的合金钢美称,产品外形线条流畅,抗冲击能力强,防护能力可达IP55级。



2,2本产品为多用途配线设备,既能当光分线箱使用也能当光分器箱使用,操作方便灵活。



2.3采用du  te防盗锁设计,箱体开闭灵活,防护性能良好。



2.4采用du  te活动铰链结构,施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。



2.5采用翻板式结构,能高密度的配置端口和分光设施。





三、使用方式



3.1分线箱式使用:当不用分光方式工作时,采用24只SC型适配器作为连接器使用,输入输出光缆每边成端24个SC插头完成光路连通盒分配工作。



3.2光分路器箱使用方式一:当需要使用盒式光分路器盒时,科将1分16或1分32的盒时光分器置放于盒底的盘纤系统中固定,即可作为光分路箱使用。



3.3光分路器箱使用方式二:当需要使用插片式光分路器时,可将1分8的插片式光分路器1个或2个插入翻版正面的卡盒中固定,既可作为光分路器箱使用。

1个或2个插入翻版正面的卡盒中固定,既可作为光分路器箱使用。



3.4光分路器箱使用方式三:当同时需要使用盒式、插片式光分路器时,可将盒式光分器置放在下层而将插片式光分路器置放于上层使用。





四、安装和使用



4.1安装方法:将箱体打开,取下箱盖,从附件包中去出塑料膨胀钉3套,在指定位置打好墙孔,放入螺栓,从底盒正面用3个螺钉拧紧即可。



4.2布放光缆:



a 尾纤于室外光缆开剥50mm左右后热熔接;

b 将热熔接后的热熔管放置在翻版反面熔接卡槽上;

c 将室外光缆钢芯线固定在盒底加强芯固定位上,将fang  shui锁头锁紧;

d 将适配器放置子中间翻版适配器卡位上尾纤熔接室外光缆后,插头卡在适配器内;

e 用户皮线光缆采用快速连接器链接时,拉出皮线光缆黑色进缆堵头,把皮线光缆穿入箱体,箱内皮线光缆预留的长度盘在盒底盘纤挂耳内,装上快速连接接头即可。

f 未布缆的进缆孔用光缆堵头封住,防止灰尘进入盒体。
